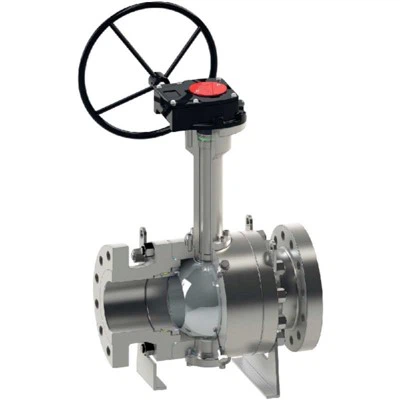

क्रायोजेनिक बॉल वाल्व

क्रायोजेनिक बॉल वाल्व अत्यंत कम तापमान और क्रायोजेनिक अनुप्रयोगों के लिए निर्मित किए जाते हैं। वाल्व को एक अभिन्न बोनट एक्सटेंशन के साथ डिज़ाइन किया गया है जो क्रायोजेनिक तरल पदार्थों को स्टेम पैकिंग तक पहुँचने से रोकता है, जिससे तरल पदार्थ उबलकर गैस में परिवर्तित हो जाते हैं। यह एक्सटेंशन के साथ ऊर्जा की हानि को कम करता है और वाल्व को खराब होने से बचाता है। वाल्व की संरचनात्मक अखंडता तापमान भिन्नता के कारण आंतरिक घटकों के किसी भी थर्मल विरूपण को न्यूनतम तक कम करती है, जिससे महत्वपूर्ण एलएनजी क्षेत्रों में सख्त शट-ऑफ के लिए उच्चतम स्तर का प्रदर्शन सुनिश्चित होता है।

वाल्व डिजाइन

बीएस 6364, एमईएससी 77/200, आईएसओ 28921‐1 और ग्राहक आवश्यकताओं के आधार पर

तापमान की रेंज

-320 से 212 डिग्री फारेनहाइट (-196 से 120 डिग्री फारेनहाइट)

आकार

एनपीएस 1-30 (डीएन 25-750)

दाब मूल्यांकन

एएसएमई 150 - एएसएमई 900

आमने - सामने

API 6D मानक के अनुसार

कनेक्शन समाप्त करें

बी16.5 एवं बी16.47 के अनुसार आरएफ, आरटीजे
BW, B16.25 के अनुसार बट वेल्डेड

सामग्री:

निम्न तापमान कार्बन स्टील, स्टेनलेस स्टील, डुप्लेक्स, सुपर डुप्लेक्स, इनकोनेल।

शारीरिक डिजाइन

जाली बोल्ट दो टुकड़ा और तीन टुकड़ा

सीट डिजाइन

गेंद और सीटों पर कठोर मुख के साथ नरम या धातु की सीट
शरीर गुहा में फंसे तरल पदार्थ से बचने के लिए सीट डिजाइन

विशेषताएँ

शुद्ध ग्रेफाइट में द्वितीयक सील
एंटी-स्टेटिक डिवाइस
एंटी-ब्लोआउट स्टेम
लिप सील विन्यास
कम उत्सर्जन स्टेम पैकिंग उपलब्ध
निम्न एवं क्रायोजेनिक सेवा के लिए विस्तारित बोनट

ऑपरेटर

मैनुअल: पैडलॉकिंग के साथ रिंच या गियर
संचालित: वायवीय/हाइड्रोलिक/इलेक्ट्रिक

परीक्षण और प्रमाणन

बीएस 6364, एमईएससी 77/200, आईएसओ 28921‐1 निरीक्षण और परीक्षण का अनुपालन

अग्नि सुरक्षा और API 6FA/607 के अनुसार अग्नि परीक्षण किया गया
IEC61508 के अनुसार SIL 3 प्रमाणन
ISO15848 के अनुसार भगोड़ा उत्सर्जन
पीईडी 2014/68/यूई
