विस्तारित बोनट बॉल वाल्व

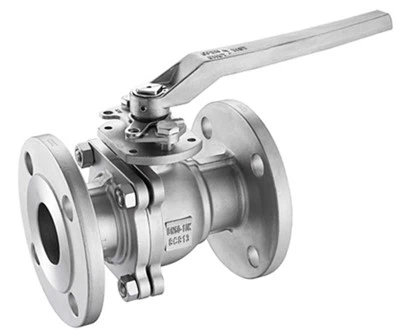

विस्तारित बोनट फ़्लोटिंग बॉल वाल्व API 6D के अनुसार निर्मित किए जाते हैं। वाल्व को एक छोटे व्यास के साथ जाली बोल्ट वाले दो-टुकड़े विभाजित-बॉडी डिज़ाइन में कॉन्फ़िगर किया गया है, जो मध्यम/कम दबाव वाली कार्य स्थितियों के लिए उपयुक्त है। सरल डिज़ाइन की विशेषता, वाल्व सीटें सीधे बॉडी में डाली जाती हैं।
अपस्ट्रीम प्रवाह दबाव, मुक्त-तैरती गेंद को डाउनस्ट्रीम सीट के विरुद्ध धकेलता है - जिसके परिणामस्वरूप संपीड़न, एक उत्तम रिसाव-मुक्त सीलिंग समाधान प्रदान करता है।
स्टेम बॉल के शीर्ष पर जुड़ा होता है और वाल्व को एक चौथाई मोड़ के साथ खुलने और बंद होने की अनुमति देता है।
ग्राहक की परियोजना विशिष्टताओं को पूरा करने के लिए सामग्री का चयन पूरी तरह से अनुकूलन योग्य है और कई अनूठी विशेषताएं उपलब्ध हैं जो आक्रामक अपतटीय वातावरण और संक्षारक और घर्षणशील तरल पदार्थों के लिए उपयुक्त उन्नत तकनीकी समाधान प्रदान करती हैं।

वाल्व डिजाइन

API 6D पर आधारित

तापमान की रेंज

-150 से 662 डिग्री फारेनहाइट (-101 से 350 डिग्री फारेनहाइट)

आकार

एनपीएस 1/2-6 (डीएन 15-150)

दाब मूल्यांकन

एएसएमई 150 - एएसएमई 2500

आमने - सामने

API 6D मानक के अनुसार

कनेक्शन समाप्त करें

बी16.5 एवं बी16.47 के अनुसार आरएफ, आरटीजे
SW, सॉकेट B16.11 के अनुसार वेल्डेड

शारीरिक डिजाइन

फोर्ज्ड/कास्टिंग बोल्टेड दो-टुकड़ा

सीट डिजाइन

गेंद और सीटों पर हार्डफेसिंग के साथ नरम या धातु की सीटें

विशेषताएँ

शुद्ध ग्रेफाइट में द्वितीयक सील
एंटी-स्टेटिक डिवाइस
एंटी ब्लो आउट स्टेम
द्वि-दिशात्मक तंग शट-ऑफ
कम उत्सर्जन स्टेम पैकिंग उपलब्ध
ओ-रिंग / लिप सील और ग्रेफाइट कॉन्फ़िगरेशन

ऑपरेटर

मैनुअल: रिंच या गियर पैडलॉकिंग के साथ

परीक्षण और प्रमाणन

API 6D और ISO 5208 और API 598 निरीक्षण और परीक्षण का अनुपालन
अग्नि सुरक्षा और API 6FA/ 607 के अनुसार अग्नि परीक्षण किया गया
IEC61508 के अनुसार SIL 3 प्रमाणन
ISO15848 के अनुसार भगोड़ा उत्सर्जन
पीईडी 2014/68/यूई
